Besluit van het college van burgemeester en wethouders van de gemeente Den Helder, houdende wijziging van de Leidraad inrichting openbare ruimte (LIOR) 2026-2027
Artikel 1 Wijziging Leidraad inrichting openbare ruimte (LIOR) 2026-2027
- A.
Bijlage 11- Riool standaard details 2025
Programma van Eisen – ontwerptekeningen (riool)
Programma van Eisen – ontwerptekeningen riolering
Alle teksten en illustraties in dit programma van eisen/plan/notitie zijn, voor zover bij ons bekend, vrij van rechten. Mocht u toch menen rechten te ontlenen aan bepaalde teksten en illustraties, neemt u dan contact met ons op
Hoeveelheden en data genoemd in deze rapportage zijn dynamisch en aan veranderingen onderhevig. Er kunnen daarom geen rechten aan worden ontleend.
Voor de diverse documenten en wettelijke bepalingen waarnaar in deze rapportage wordt verwezen geldt in basis dat de meest actuele versie leidend is. Een en ander altijd in samenspraak met de gemeente Den Helder.
Binnen de vakgroep riolering wil men de ontwerp-, besteks- en ontwerptekeningen uniform aangeleverd hebben. Op deze manier kunnen zaken sneller worden beoordeeld. Bovendien kunnen revisies op deze manier sneller verwerkt worden in het beheersysteem.
Dit document is opgesteld op basis van de LIOR. Voor de ontwerper/tekenaar zijn de relevante onderdelen in dit documenten ‘uitgelicht’. Dit document wordt vergezeld van de standaard aanlegtekening riool en (standaard) detailtekeningen die de tekst verder verduidelijken en ondersteunen.
1 Tekeningen…………………………………………………………………………. 5
1.1 Algemene tekenvoorwaarden……………………………………………….. 5
1.2 Rioolspecifieke voorwaarden……………………………………………….. 5
1.3 Schalen…………………………………………………………………………….. 6
2 Beschikbare en in te winnen gegevens…………………………………… 6
3 Ontwerpuitgangspunten riool(tekening) conform LIOR;……………. 6
3.1 Tracé ligging……………………………………………………………………….. 6
3.2 Diameters rioolleidingen……………………………………………………… 7
3.3 Bodemverhang riolering………………………………………………………. 7
3.4 Hoogteliggingen………………………………………………………………….. 8
3.5 Inspectieputten………………………………………………………………….. 8
3.6 Overige randvoorwaarden (ter info)……………………………………….. 8
4 Te leveren producten…………………………………………………………… 9
4.1 Controle…………………………………………………………………………….. 9
4.2 Op te leveren tekeningen………………………………………………………. 9
5 Bijlagen……………………………………………………………………………… 10
- 1
Voor alle civieltechnische tekeningen gelden de volgende voorwaarden:
- •
- •
- •
- •
- •
- •
- 1.2
Zie voor meer informatie ook de Standaard aanlegtekening riool – layout.
Voor de rioleringstekeningen geldt aanvullend het volgende:
- •
- •
- •
- •
- •
- •
- •
- •
- 1.3
De te hanteren schaal is afhankelijk van de grootte van het project en het doel van de betreffende tekening. Voor de verdere uitwerking van de diverse tekeningen kan uitgegaan worden van de volgende uitgangspunten:
- •
- •
- •
- •
- •
- •
- •
- •
Presentatietekeningen dienen te zijn opgesteld als een gekleurde tekening welke geschikt is voor voorlichting aan bewoners of instanties. De schaal dient te zijn afgestemd op het doel van de informatieavond.
- 2
De digitale ondergronden, BGT, bestaande riolering en overige gegevens, vormen de basis voor de verschillende tekeningen. Hierbij moet met het volgende rekening worden gehouden:
- •
- •
- •
- •
- •
- 3
Voor de tracé ligging en projectie gelden de volgende eisen:
- •
- •
- •
- •
- •
- 3.2
Voor de diameters van de leidingen gelden de volgende voorwaarden:
- •
- •
- •
- •
- •
- •
- •
- •
- •
- •
- •
Maximale diameters en materiaal gebruik.
- •
- •
- •
- 3.3
Voor nieuwe aanleg gelden de volgende bodemverhangen.
- •
- •
- •
Bij uitzondering wordt een afschot van 1:750 geaccepteerd.
Gemengde- en vuilwaterriolen mogen niet gezinkerd uitgevoerd worden.
Minimaal verval tussen twee inspectieputten bedraagt 3cm.
Verval bij aansluiting op gemaal bedraagt minimaal 5cm.
- •
Hemelwater/Drainage transportriool
- •
Het afschot van huisaansluitingen bedraagt bij voorkeur 1:100; maximaal 1:50 en minimaal 1:200.
- •
- •
- •
- •
- •
- •
- •
- •
- •
- •
- •
3.6 Overige randvoorwaarden (ter info)
Bij de verder uitwerking op besteksniveau zijn aanvullend de volgende (ontwerp) voorwaarden van toepassing.
- •
- •
- •
- •
- •
- •
- •
- •
- •
- 4
Voordat de producten worden ingediend worden deze intern getoetst: Voor de rioleringstekening wordt verwacht dat de volgende zaken in ieder geval zijn gecontroleerd (collegiale toets; ‘4 ogen-principe’):
- -
- -
- -
- -
- -
- -
- 4.2
Op basis van de uitvraag moeten in ieder geval de volgende producten geleverd worden:
- •
- •
Afhankelijk van de uitvraag en het doel van het ontwerp worden de volgende fasen doorlopen:
- •
- •
- •
- •
Bij een bestek/ontwerpfase worden tenminste de volgende onderdelen als aparte tekeningen opgeleverd:
- •
- •
- •
- •
- •
- •
- •
- •
- 5
Namens de vakgroep riolering is een aantal standaard (detail)tekeningen opgesteld. Het betreft:
- •
- •
- •
- •
- •
- •
- •

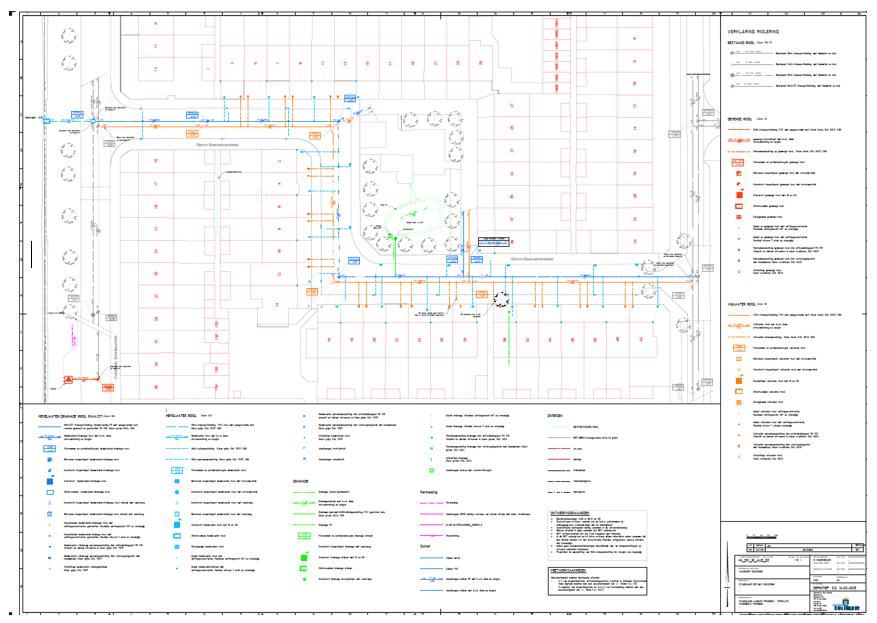

301-ONTWERPTEKENING RIOOL - DEN HELDER - TBV DERDEN (2025 02 18)

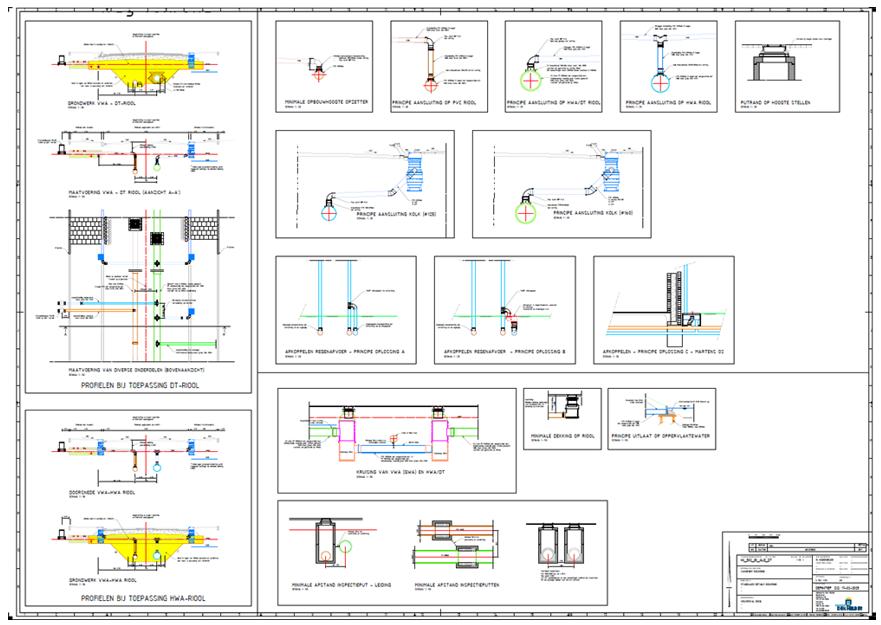

302-DETAILS VRIJVERVAL RIOOL - Blad 1 (2025 02 17)

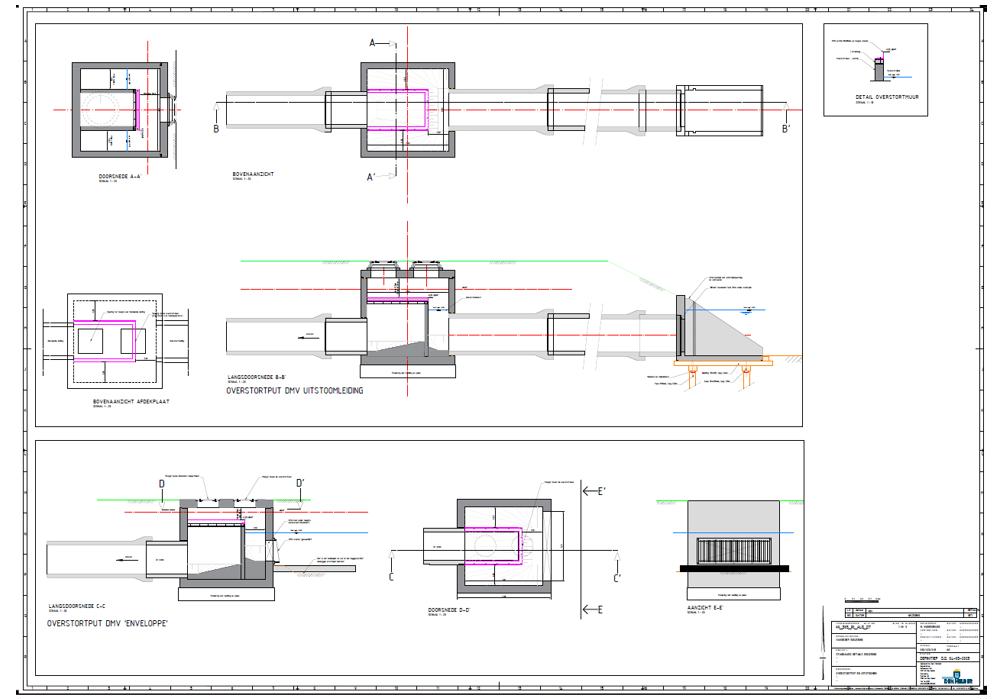

303 - OVERSTORTEN EN UITSTROMEN-BLAD 01 - OVERSTORTPUT (2025 03 03)

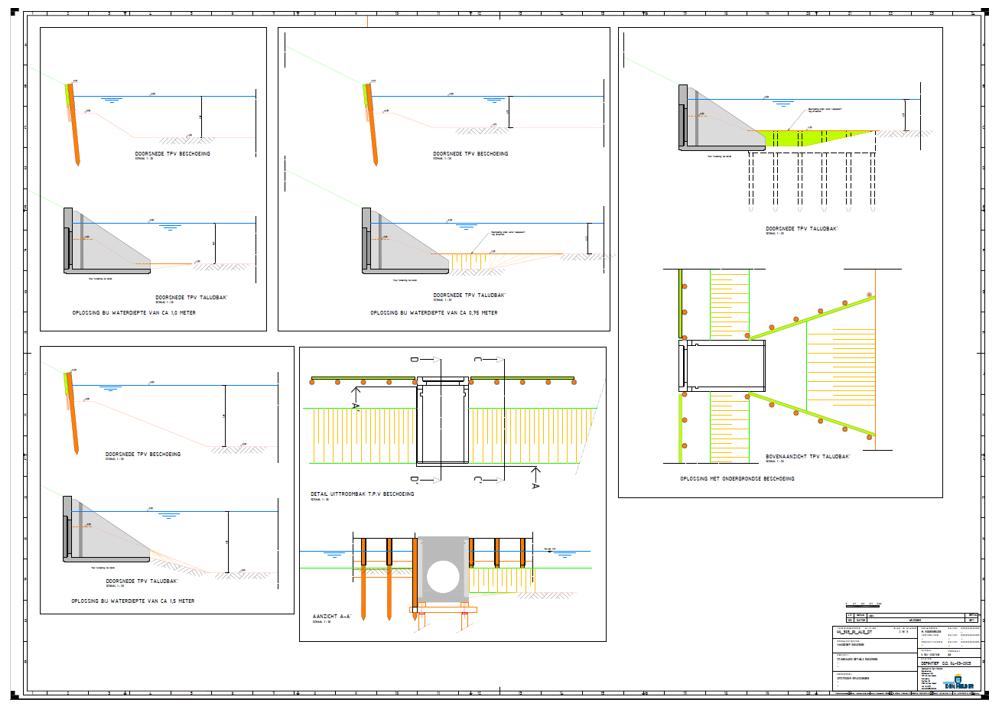

303 - OVERSTORTEN EN UITSTROMEN-BLAD 02 UITSTROOM (2025 03 03)

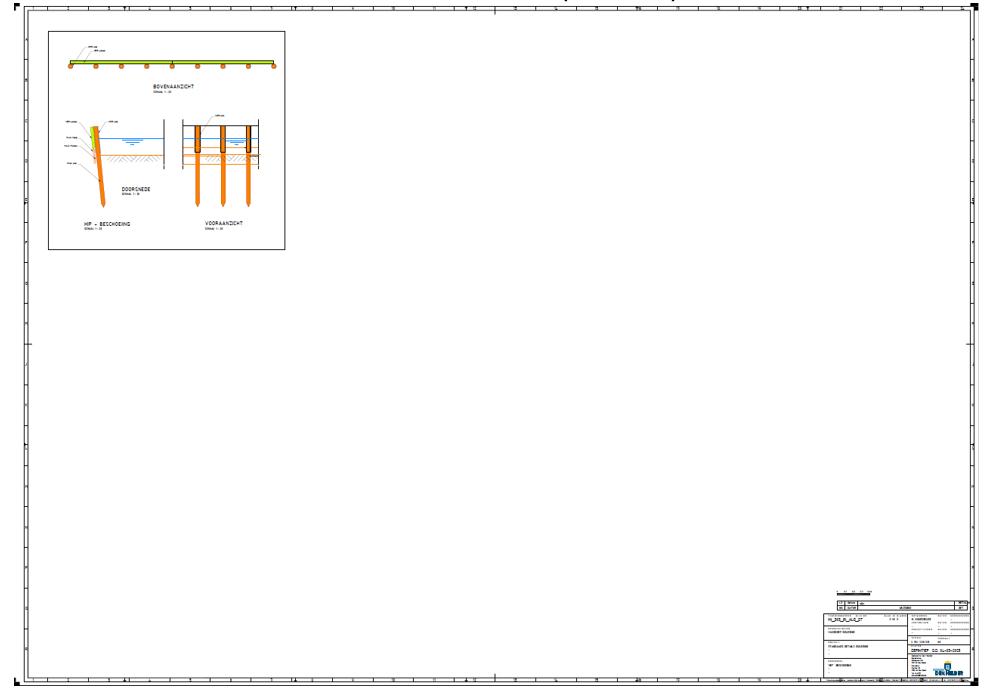

303 - OVERSTORTEN EN UITSTROMEN-BLAD 03- HIP (2025 03 03)

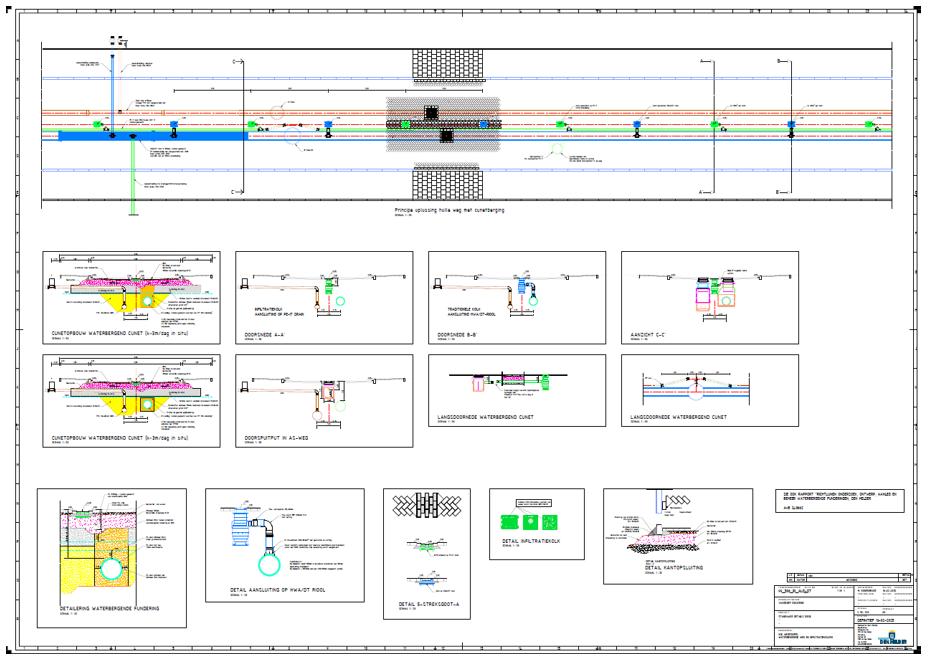

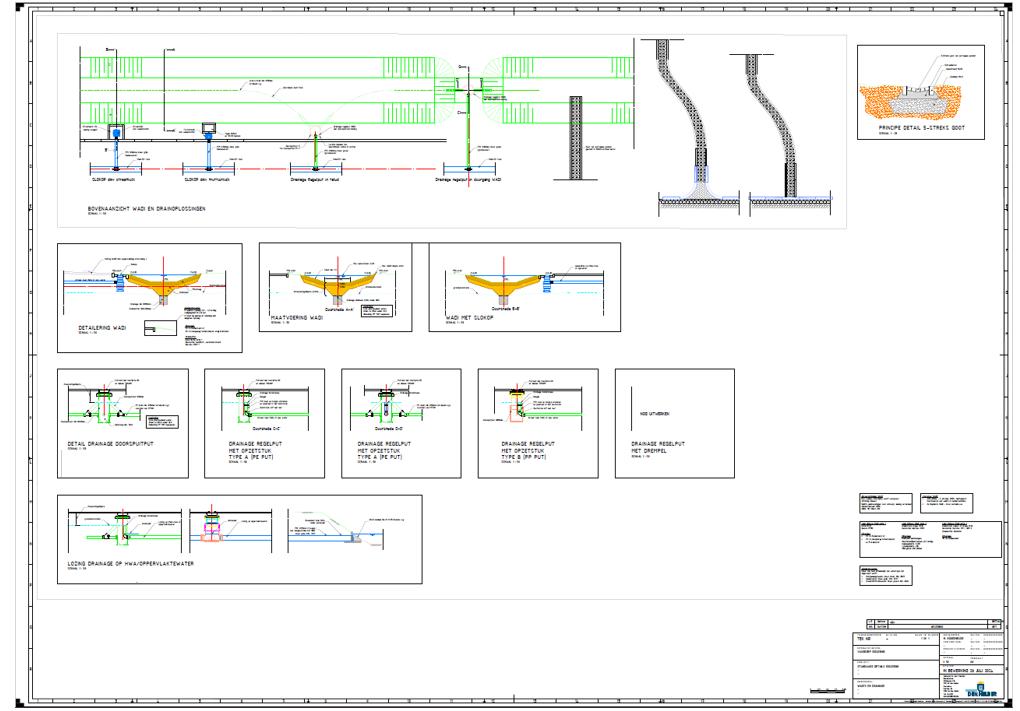

305 - WADI EN DRAINAGE NEW-A0_841x1189 (2024 07 26)
306-CUNETBERGING EN INFILTRATIE - DETAILS-BLAD 1 - A0 (2025 03 27)
- B.
Bijlage 12- Riool Revisie en overdracht 2025

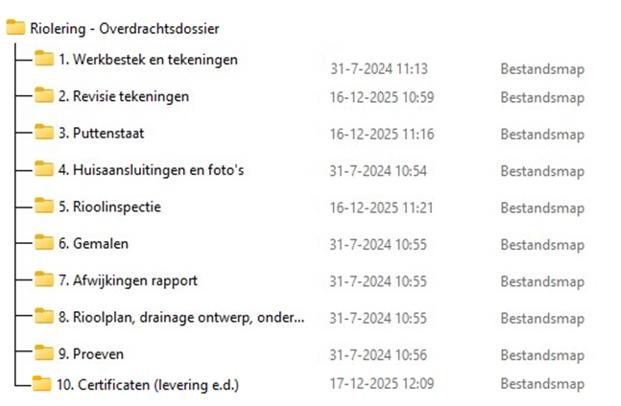

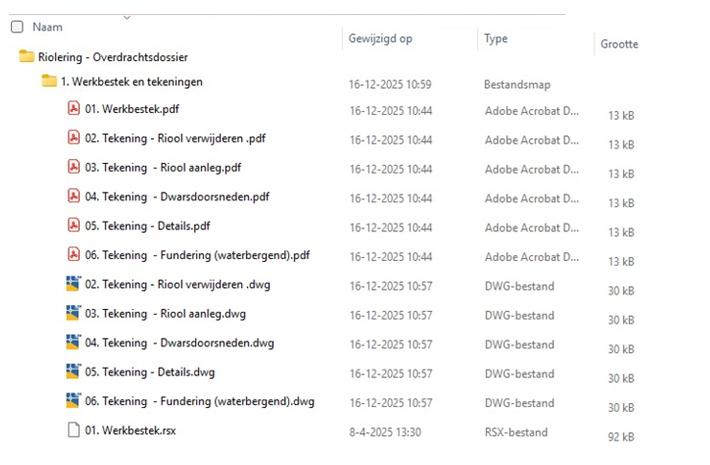

De overdrachtsmap voor riolering bestaat uit onderstaande onderdelen (mappen) en is als volgt opgebouwd. Bij de projectleider is er eventueel een checklist beschikbaar die kan worden gebruikt.
De aangeleverde revisie en opleveringsgegevens worden getoetst aan de contractdocumenten die van toepassing zijn op het werk. Om de kwaliteit van het werk te (kunnen laten) beoordelen zijn de volgende documenten nodig:
- •
- •
- •
Naast de *.pdf versies moeten ook de bronbestanden als *.dwg en *.rsx aangeleverd worden. De *.dwg worden gebruikt om de gegevens zoveel mogelijk geautomatiseerd te verwerken. De opbouw van de directory en op te leveren documenten en formaten zijn hieronder opgesomd.
Voor een goede beoordeling en snelle verwerking moeten de revisies uniform aangeleverd worden volgens de eisen van bestekspostnummer 470010 en artikel 25.15.04 van het (moeder)bestek. De initiatiefnemer/aannemer moet hiervoor de standaard revisietekening Den Helder hanteren. Lagen, kleuren en lijntypes zijn in deze tekening vooraf gedefinieerd. De standaard revisietekening is verkrijgbaar bij de gemeente en als bijlage aan het bestek toegevoegd.

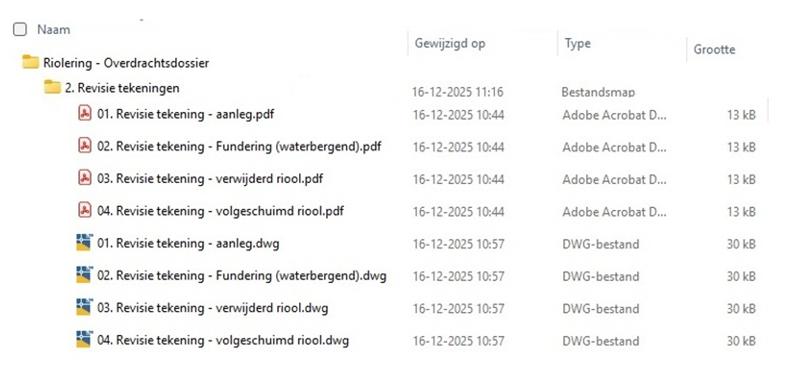

De mapstructuur met minimaal te leveren documenten is hieronder weergegeven.
Tekeningen worden opgesteld in RD, mNAP en meters. Op de revisietekening zijn in ieder geval de volgende zaken vermeld:
- •
- •
- •
- •
- •
- •
- •
- •
- •
- •
De revisie wordt ingemeten met geijkte apparatuur. Voor x,y kan volstaan worden met een RTK-GPS meting. Hoogtematen zoals bob en putranden inmeten met een nauwkeurigheid van 10mm (gesloten waterpassing, of total station)
De aangeleverde tekeningen worden voor overdracht aan vakgroep Riolering of namens team Projecten gecontroleerd op volledigheid en juistheid. De revisietekeningen worden in *.dwg en *.pdf formaat aangeleverd.

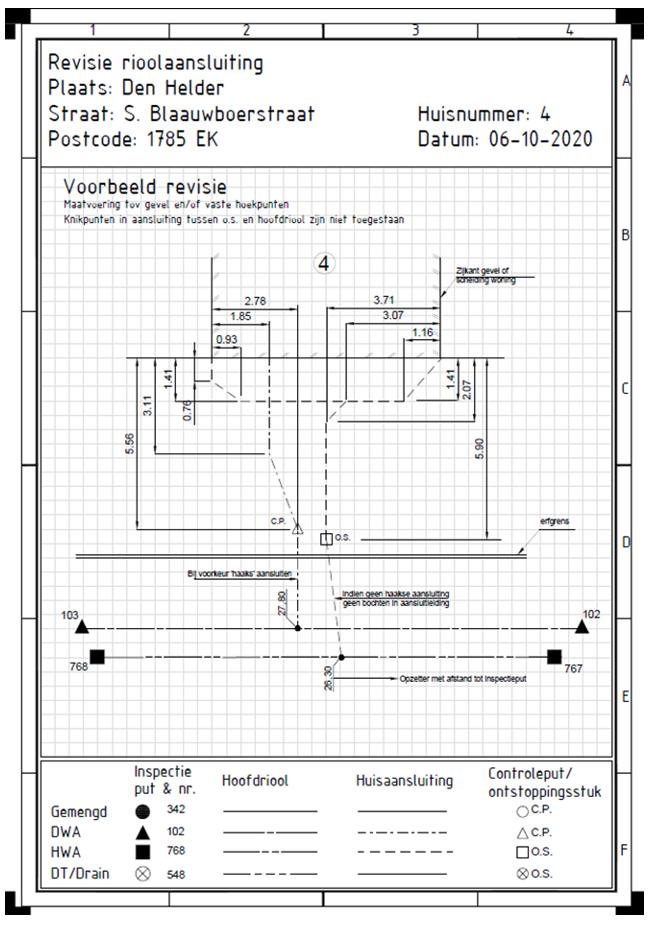

Op de revisie tekening moet goed te herleiden zijn, hoe en waar (infiltratie)kolken zijn aangesloten en welke dakvlakken van huizen zijn afgekoppeld. Deze gegevens zijn van belang voor het doorrekenen van het rioolstelsel.
Naast de revisie worden ook relevante detailtekeningen en gegevens als overstorthoogten en -breedten op de revisietekening opgenomen. Ten behoeve van de beheergegevens dient ook een aparte revisietekening aangeleverd te worden met de riolen die verwijderd zijn of die zijn volgeschuimd.
Indien er infiltratievoorzieningen zijn aangelegd, dient hiervan een aparte revisie te worden aangeleverd. Op tekening dienen de contouren (vlakken) van de informatievoorzieningen te worden verwerkt, alsmede de toegepaste materialen, dikten en laagsopbouw. Van de toegepaste materialen dienen de leveringscertificaten in het overdrachtsdossier te worden opgenomen.
In verband met de WIBON verplichting moeten de revisiegegevens van de riolering binnen 2 weken na het gereedkomen van de rioolwerkzaamheden worden aangeleverd bij de projectleider van de gemeente. Voordat de revisie wordt aangeleverd wordt deze door de aannemer/initiatiefnemer op volledigheid en juistheid gecontroleerd. De revisie wordt eveneens getoetst door de projectleider van de gemeente. Als voldaan is aan alle kwaliteitseisen, wordt de revisie aan de vakgroep riolering verstrekt. De gemeente zal dan binnen vier weken de revisie controleren. Toetsing vindt plaats op basis van de bepalingen in het bestek. Eventuele aanpassingen moeten door de aannemer/ontwikkelaar voor het aflopen van de onderhoudstermijn verzorgd worden. De vakgroep Riolering verzorgt dat de revisie verwerkt wordt in het beheersysteem.
Bij de revisie moet ook de puttentstaat worden aangeleverd. Deze gegevens zijn nodig om in het beheersysteem de juiste gegevens van de inspectieputten (diameter, materiaal) te kunnen verwerken.

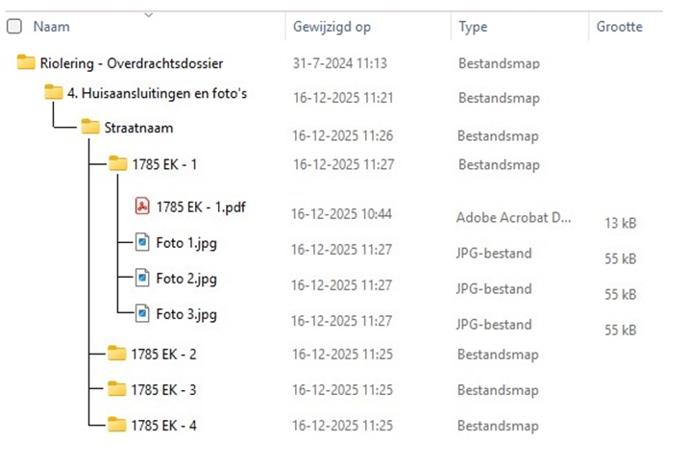

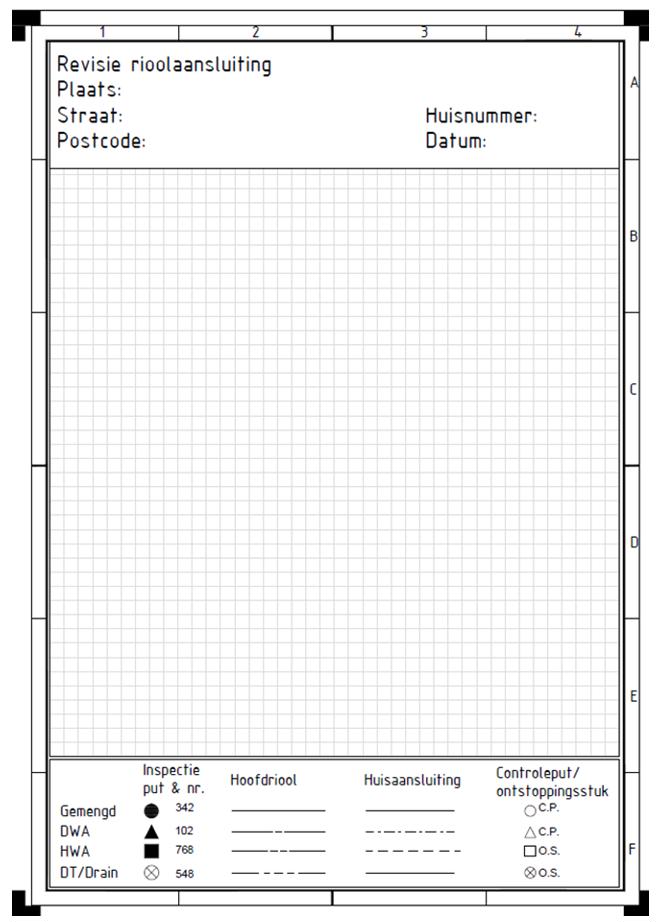

Van aangesloten panden moet per pand een huisaansluittekening geleverd worden. Hiervoor moet de standaard huisaansluittekening als basis gebruikt worden. Deze is als bijlage bij het bestek gevoegd. Als er aansluitingen gemaakt worden bij bestaande panden, moet er ook een aantal foto’s gemaakt worden. Op de foto is het huisnummer, de ligging en het soort leiding zichtbaar. Voor de huisaansluitingen wordt de volgende systematiek gehanteerd. Hoofdmap straatnaam met mappen en/of bestanden: Postcode – huisnummer.
De map structuur en te leveren documenten is hieronder weergegeven.
De visuele rioolinspectie wordt uitgevoerd volgens de Europese EN13508-2. Aandachtspunt is dat de inspectie uitgevoerd moet worden met de daadwerkelijke bob en putnummers die door de gemeente zijn verstrekt. Voor nadere aanvullende eisen wordt verwezen naar het Moederbestek en betreffende hoofdstukken in de LIOR.
Om snel en efficiënt de inspectie in het beheersysteem te verwerken dient de inspectie op onderstaande wijze te worden aangeleverd.

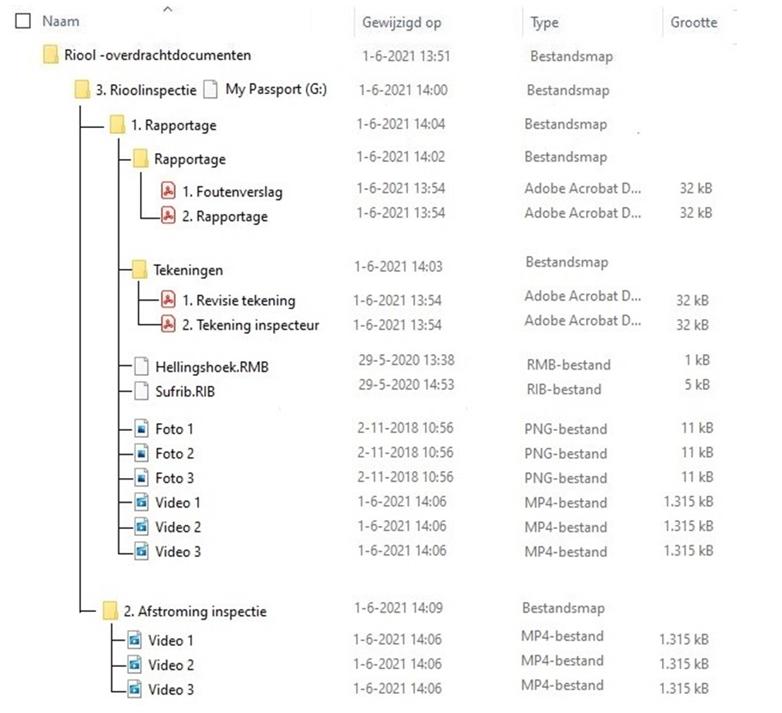

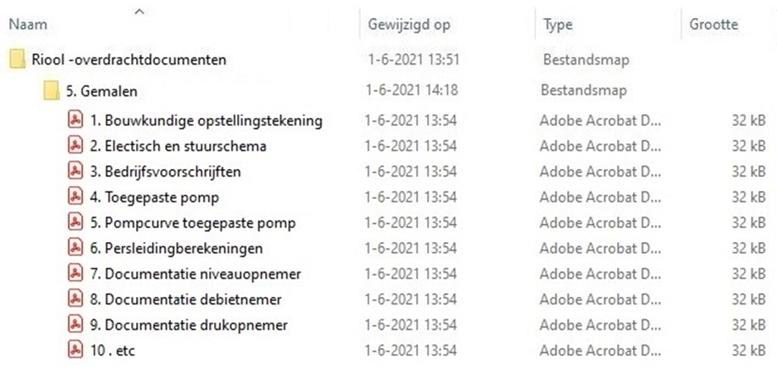

Bij de overdacht van de gemalen wordt door de leveranciers van het gemaal in de regel een bedrijfsvoorschriften map opgeleverd. In verband met het digitaal werken, dient deze bij de gemeente Den Helder digitaal te worden geleverd. In onderstaande figuur is aangegeven welke gegevens aangeleverd moeten worden. Van alle toegepaste onderdelen dienen de handleidingen, gebruiksvoorschriften, etc te worden aangeleverd. Het gemaal wordt na 1 jaar probleemloos functioneren overgedragen aan de gemeente. Hierna zijn de garantiebepalingen van de diverse leveranciers van toepassing. De garantiebepalingen zijn opgenomen in het overdrachtsdossier gemalen.
Wijzigingen kunnen na goedkeuring van de vakgroep riolering plaatsvinden. In deze map kunnen de documenten worden opgenomen waaruit blijkt wat er gewijzigd is. Als er getwijfeld wordt aan het de kwaliteit van uitvoering kunnen in deze map de controle en/of beoordelingsdocumenten gevoegd worden.
1.8 Riool-, drainageplannen, watertoets etc.

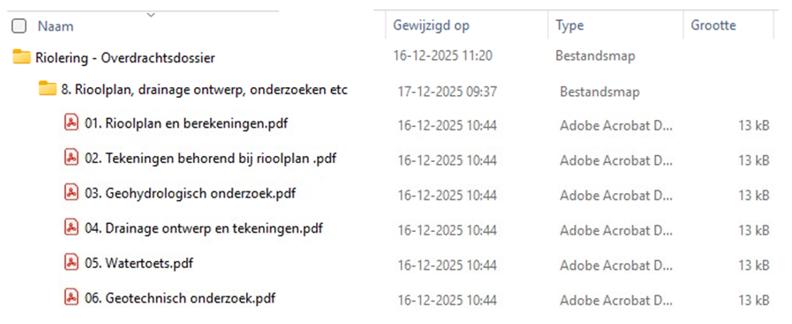

Ten behoeve van het project worden diverse deelplannen opgesteld en onderzoeken uitgevoerd. De definitieve documenten dienen in een aparte map te worden aangeleverd. De map structuur en te leveren documenten is hieronder weergegeven.

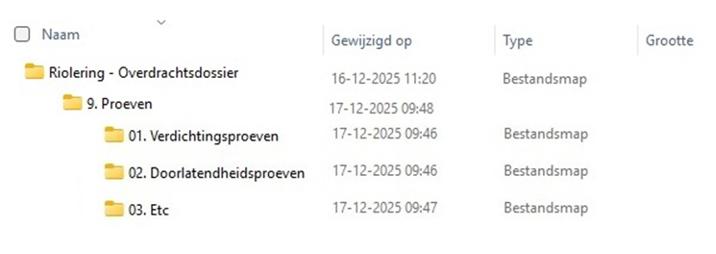

De resultaten van de op het werk, of in het lab, uitgevoerde proeven opnemen in het overdrachtsdossier.

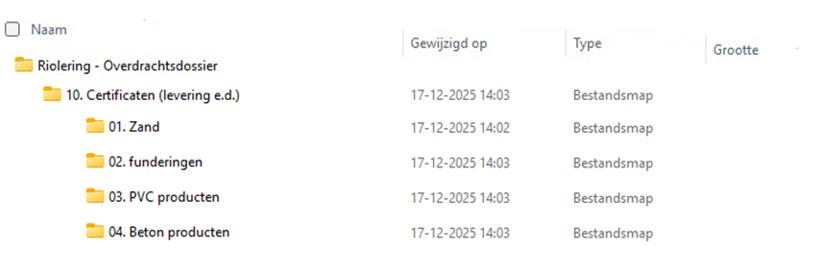

Van alle, op het werk geleverde materialen, dienen de leveringscertificaten, zeefkrommes, keuringen etc aangeleverd te worden.

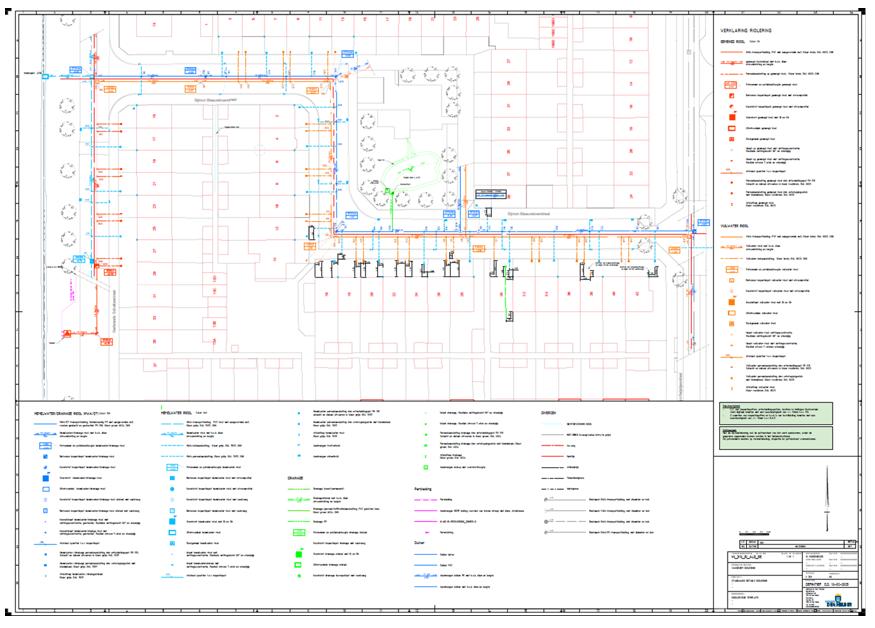

2025 02 18 - 310-RIOOLREVISIE TEMPLATE DEN HELDER-BLAD 1-A0
2025 03 11 - 311-HUISAANSLUIT TEKENING TEMPLATE - VOORBEELD
2025 03 11 - 311-HUISAANSLUIT TEKENING TEMPLATE - LEEG
- C.

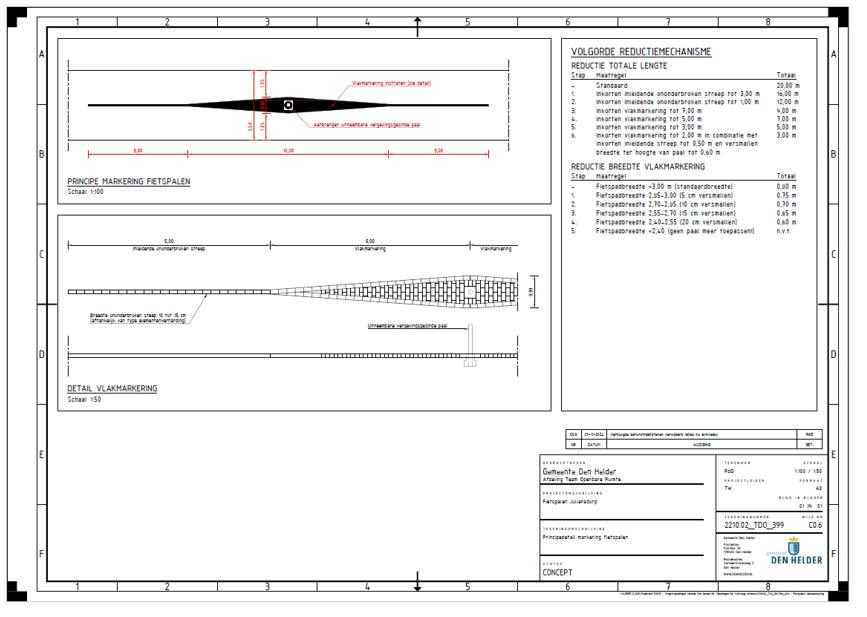

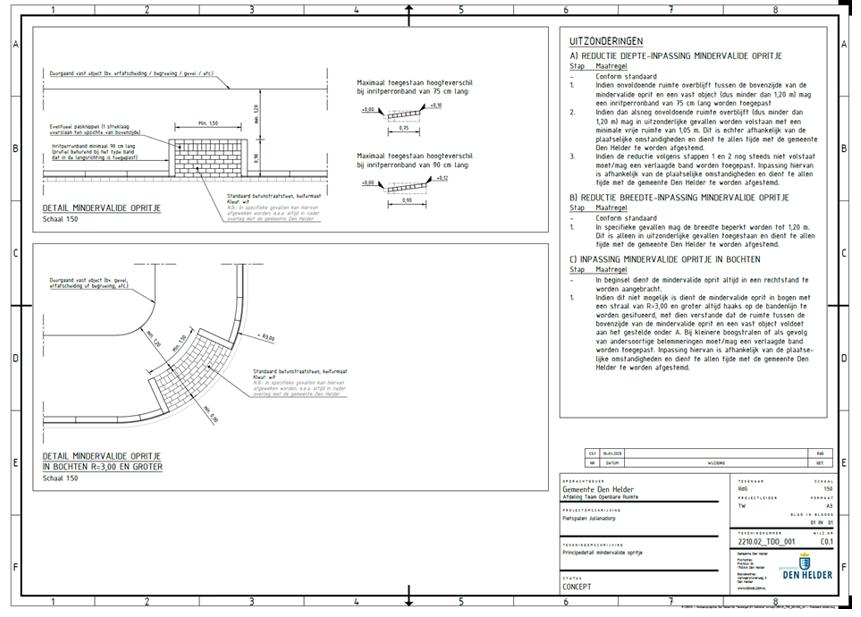

Bijlage 13- Verkeer principe details

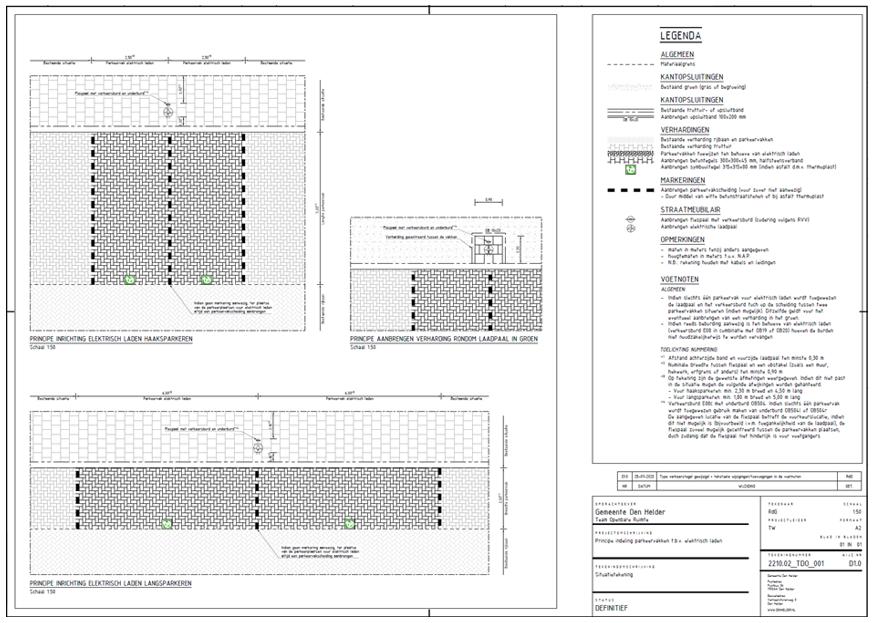

Principedetail parkeren elektrisch laden
